FM3773LB 是一顆 反激式隔離型原邊反饋(PSR)開關電源芯片,內部集成 850 V 大功率 BJT,采用 SOP-7 封裝,目標功率 5 W(5 V/1 A)。最大亮點:無需光耦、無需 TL431、無需次級電流檢測,即可實現 ±3 % 恒壓精度、±5 % 恒流精度,待機功耗 < 75 mW,專為手機充電器、LED 驅動、機頂盒輔助電源等“空間小、成本低、交期緊”場景設計。

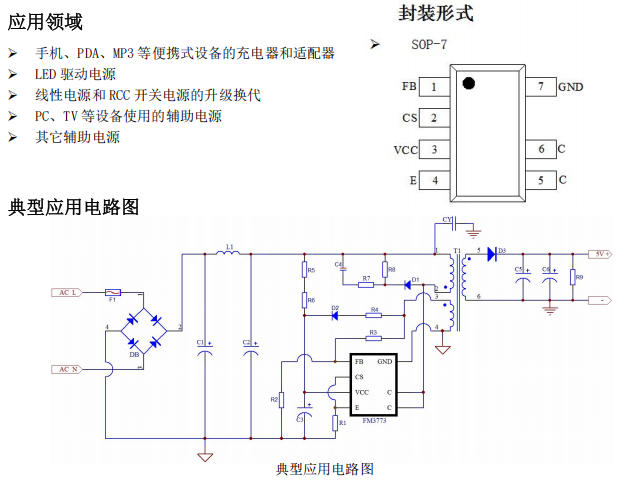

BOM 極簡:

| Pin | 名稱 | 描述 |
|---|---|---|
| 1 | FB | 輔助繞組分壓輸入,2 V 基準,內置線補 |
| 2 | CS | 原邊電流檢測,500 mV 閾值,500 ns LEB |
| 3 | VCC | 芯片電源 9-22 V,內部 15.2 V 啟動,4.9 V UVLO |
| 4 | E | 內置 BJT 發射極,接功率地 |
| 5/6 | C | 內置 BJT 集電極,接變壓器原邊 |
| 7 | GND | 信號地 + 功率地 |

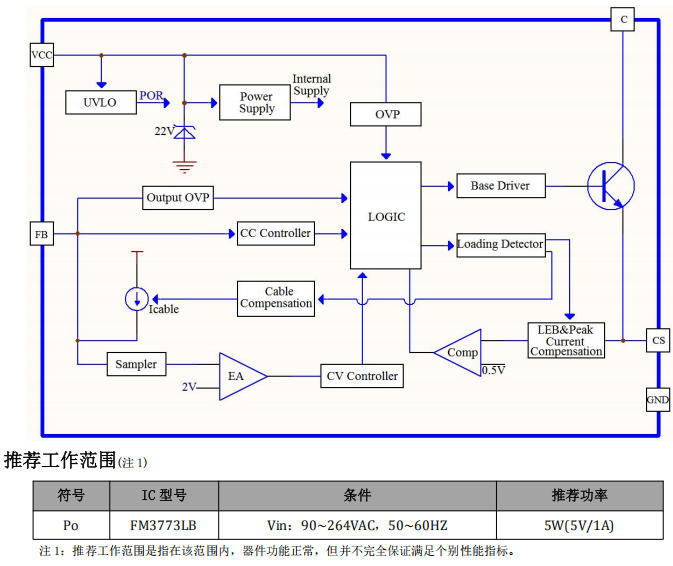

關鍵模塊:

| 參數 | 數值 | 備注 |
|---|---|---|
| 啟動電流 | 2 μA | 1 MΩ 啟動電阻即可,待機 < 75 mW |
| 工作電流 | 450 μA | VCC 電容 10 μF 足夠 |
| 電流限制 | 500 mV | Rcs = 0.5 Ω → Ipks = 1 A |
| 過溫保護 | 145 ℃ | 20 ℃ 遲滯,自恢復 |
| 電纜補償 | 可調 | 增大 FB 分壓電阻即可增強 |
| 傳導 EMI | 余量 > 6 dB | 抖頻 + 谷底導通 |
| 輸入電壓 | 115 VAC | 230 VAC |
|---|---|---|
| 平均效率 | 81.2 % | 81.9 % |
| 10 % 負載 | 78.5 % | 79.1 % |
| 待機功耗 | 68 mW | 74 mW |
| 輸出紋波 | 60 mV | 65 mV |
| 芯片溫升 | 38 ℃ | 35 ℃ |
FM3773LB 用 一顆 SOP-7 芯片 + 2 顆電阻 + 1 顆電容 就把 5 W 充電器做成“三無”產品:無光耦、無 TL431、無次級電流檢測。深圳三佛科技提供技術支持,批量價格有優勢~
