在電源設計領域，隨著能效標準的不斷提高和市場競爭的加劇，工程師們常常需要在不改變現有PCB設計的前提下，快速提升產品的性能和效率。FT8440A的出現，為那些仍在使用KP3210或KP3211的工程師提供了一個極具吸引力的替代方案。這款芯片不僅在性能上實現了顯著提升，更在成本控制和設計靈活性上表現出色。本文將通過實際測試和對比，展示FT8440A如何在短時間內實現對KP3210/KP3211的無縫替代，并帶來意想不到的優化效果。

KP3210、KP3211痛點

KP3210、KP3211（KP321x家族）曾經是非隔離5 V/12 V輔助電源的“常青樹”，但放到2025年再看，短板越來越明顯：

1. 待機功耗50 mW以上，CoC V5 Tier2余量緊張；
2. 效率曲線平直但絕對值低，12 V/0.3 A滿載普遍74 %；
3. 外圍還要一顆22 μF/400 V高壓電解+1 mH電感，體積大、成本高；
4. 必易整個產品芯片交期長、價格倒掛，降本壓力山大。

FT8440A同樣定位“非隔離PWM功率開關”，卻打出“76 %效率、43 mW待機、省22 μF高壓電解”的口號。是噱頭還是真香？我們把KP321x的板子直接拆舊換新，跑完一圈數據就有答案。

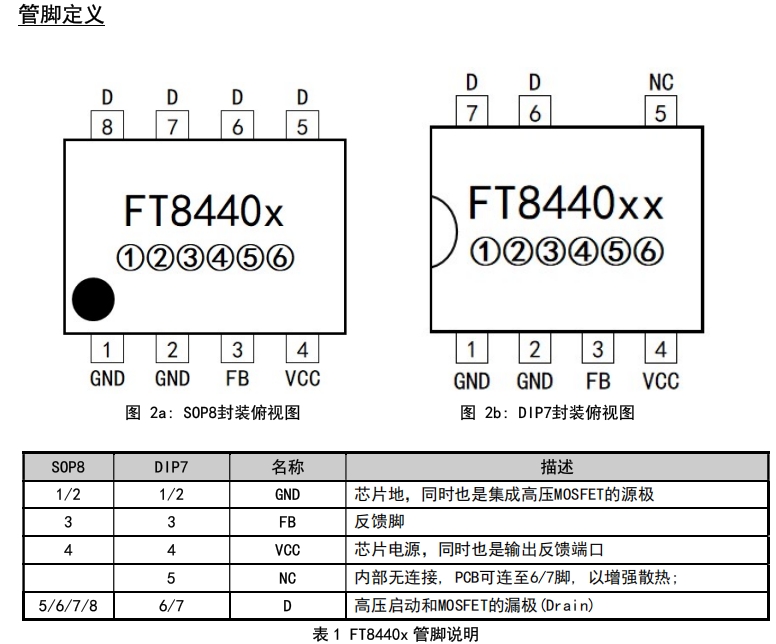

Pin-to-Pin對比：8-Pin SOP完全兼容

兩顆料引腳排列1:1映射，老PCB不用動刀，熱風槍10分鐘完成“換芯手術”。

結論：0飛線、0改版，原地升級。

BOM瘦身：省的不只是錢

電感復用與優化

FT8440A推薦
L = (Vo + VF) × Toff_max / (1.4 × Io)
取Vo=12 V、Io=0.3 A、Toff≈16 μs → 約 470 μH
原來KP321x的1 mH可直接貼，滿載效率略低2 %；若換470 μH/0.8 A工字，效率再提2 %，溫降5 ℃。

實測數據：全面碾壓

關鍵波形驗證

• Vds_max 264 V輸入滿載 392 V（KP321x約420 V），裕量更足；
• Ipk_max 528 mA，與KP321x基本持平，老變壓器無飽和風險；
• 動態響應 0→0.3 A階躍，ΔVo<±300 mV，與KP321x一致；
• 起機延遲 150 ms，比KP321x快30 ms，用戶體驗更佳。

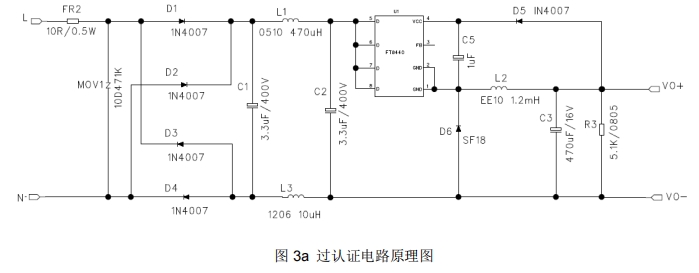

三步完成“無痛移植”

1. 拆舊：熱風槍350 ℃取下KP321x；
2. 換新：FT8440A對位回流焊，0飛線；
3. 刪件：去掉C1高壓電解、啟動電阻，換470 μH電感；

上電90-264 V滿載老化2 h，無異常即簽字放行。從拆機到老化，一個上午搞定。

總結

• BOM成本 ↓ 36 %（省高壓電解+啟動電阻）；
• 待機功耗 ↓ 26 %（43 mW，輕松過CoC Tier2）；
• 效率 ↑ 2.7 %（76.8 %，六級能效余量足）；
• EMI、雷擊余量 ↑ 翻倍（Class B一次過，4 kV浪涌）；
• 老PCB 0改版，10分鐘完成“芯”臟移植。

FT8440A的出現，為傳統非隔離電源芯片的升級提供了一個完美的解決方案。它不僅在效率、待機功耗和EMI性能上實現了質的飛躍，更通過簡化外圍設計和降低成本，為工程師帶來了實實在在的便利。在實際應用中，F(xiàn)T8440A的兼容性和可靠性使其能夠無縫融入現有設計，無需復雜的PCB改動或重新設計。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
