做 5 V/12 V 小功率輔助電源，工程師面前通常橫著三道門檻：
方案必須極簡，BOM 能省則省；
待機空耗要低于 100 mW，否則 24 h 待機評級難過；
滿載 350 mA 時效率≥80 %，溫升還得壓住。
KP3116SGA 的出現，讓這三道門檻變成了一條“直線”——因?yàn)樗?700 V 功率 MOSFET、高壓啟動、多模式 PWM 控制器全部塞進一顆 SOP-8，還順手把“固定時鐘”拿掉了。
| 模塊 | 集成度 | 亮點 |
|---|---|---|
| 功率級 | 700 V / 14 Ω MOSFET | 無需外置 MOS，浪涌 2 kV 直接扛 |
| 高壓啟動 | 0.6 mA 典型 | 取消啟動電阻，空載待機 <50 mW |
| 控制器 | 無固定時鐘多模式 PWM | 頻率 0→40 kHz 隨負載滑動，無音頻噪聲 |
| 保護 | 6 項自恢復 | OLP/OCP/OVP/OTP/AOCP/UVLO |

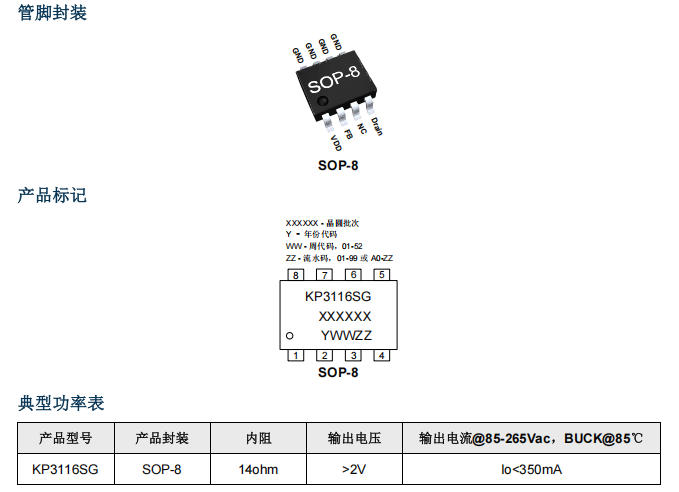

| 封裝 | SOP-8，165 ℃/W | 單面 PCB 可跑 350 mA，腳底鋪銅即可 |
傳統 PWM 芯片靠內部振蕩器產生 65 kHz/100 kHz 方波，輕載時被迫跳頻或打 burst， audible noise 與人耳 20 kHz 以內頻帶撞車。
KP3116 的做法是——干脆不給時鐘，讓系統自己“找節奏”：
結果：

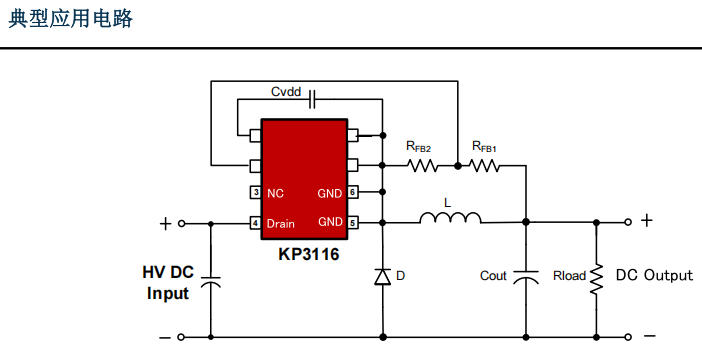

拓?fù)洌悍歉綦x BUCK，電感接地型（Buck-Tapped）
VDD_ON vs. T
4.91 V@-40 ℃ → 4.95 V@85 ℃，溫漂僅 0.8 %，啟動電壓穩定。
IVDD_Q vs. T
150 μA@25 ℃ → 190 μA@85 ℃，靜態電流隨溫升增加不到 30 μA，待機優勢明顯。
FOSC vs. T
33 kHz@-40 ℃ → 41 kHz@85 ℃，頻率溫漂 0.2 kHz/℃，環路補償無需隨溫度修正。
VOUT = 1.78 V × (1 + RFB1 / RFB2)
目標 5 V → RFB1 = 20 k，RFB2 = 10 k（1 % 精度即可）
芯片內部補償網絡對 5-24 V 輸出均做過校準，環路穩定度不變。
KP3116SGA 的出現，不僅為小功率降壓型電源設計帶來了一場技術革新，更重新定義了“極簡”的真正含義。它通過集成高壓 MOSFET 和多模式控制技術，將復雜的設計簡化為一種近乎藝術的簡潔。在追求高效、低功耗和高可靠性的道路上，KP3116SGA 無疑為工程師們提供了一個理想的解決方案。深圳三佛科技提供技術支持，批量價格有優勢~
