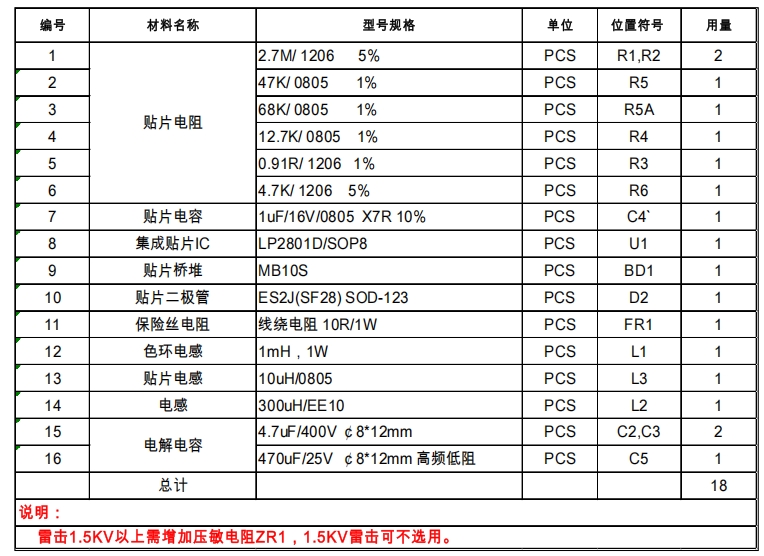

LP2801D是一款專為小功率非隔離應用設計的Buck型AC-DC轉換器，典型應用于滅蚊器、LED驅動等場景。本文基于其12V/300mA測試報告，從電路原理、關鍵參數、BOM清單、PCB布局四個維度，提供可直接落地的非隔離電源設計方案。
寬電壓輸入：90-265VAC全球通用，兼容50/60Hz電網
高能效：滿載效率≥77%（230VAC輸入），待機功耗＜100mW
保護完善：過流保護（500mA自動重啟）、浪涌抗擾度1.5kV
低紋波：輸出紋波＜150mV（20MHz帶寬）
輸入級：MB10S整流橋+10Ω/1W保險絲電阻（FR1）實現浪涌防護
儲能元件：300uH EE10電感（L2）+470uF/25V電解電容（C5）確保輸出穩定
反饋網絡：R4（12.7kΩ）+R5（47kΩ）分壓設定12V輸出電壓
EMI抑制：C2/C3（4.7uF/400V）+ZR1壓敏電阻（可選）滿足CISPR14標準
恒壓輸出：12V±5%范圍適配高壓電網滅蚊燈管
低待機功耗：滿足歐盟ErP指令對滅蚊器待機≤0.5W的要求
抗干擾能力：通過4kV快速瞬變（EFT）測試，避免電網波動誤觸發
功率回路：整流橋→電感→輸出電容路徑最短化（≤10mm）
地線處理：功率地（PGND）與信號地（SGND）單點連接
散熱優化：LP2801D底部焊盤直接連接大面積覆銅
高壓隔離：非隔離方案需確保PCB爬電距離≥4mm（滿足IEC60335）
防蚊蟲設計：外殼開孔需避開高壓區域，避免昆蟲進入導致短路
| 測試項目 | 條件 | 結果 | 標準 |
|---|---|---|---|
| 輸出電壓 | 230VAC滿載 | 11.55V | ±5% |
| 效率 | 115VAC滿載 | 78.46% | ≥70% |
| 紋波噪聲 | 230VAC滿載 | 84mV | <150mV |
| 浪涌測試 | 1.5kV差模 | PASS | IEC61000-4-5 |
LP2801D非隔離方案以低成本、高可靠性成為滅蚊器電源的理想選擇，其設計經驗可擴展至：
LED照明：替換傳統阻容降壓，提升能效
小家電：如香薰機、USB充電器等12V/300mA場景
工業控制：非隔離傳感器供電
設計提示：非隔離方案嚴禁用于人體接觸設備，滅蚊器需確保外殼絕緣防護！
